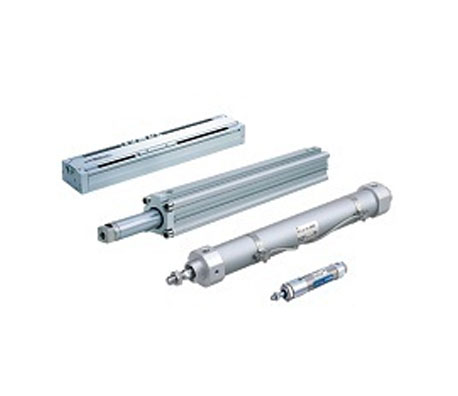

特殊气缸

  • 所属分类:气动执行元件
  • 浏览次数:
  • 发布日期:2023/02/28
  • 产品概述
  • 扩展标签1
  • 扩展标签2
  • 扩展标签3

气缸种类


气压传动中将压缩气体的压力能转换为机械能的气动执行元件。气缸有做往复直线运动的和做往复摆动两种类型(见图)。做往复直线运动的气缸又可分为单作用气缸、双作用气缸、膜片式气缸和冲击气缸4种。


①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。


②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。


③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。它的密封性能好,但行程短。


④冲击气缸:这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。


⑤无杆气缸:没有活塞杆的气缸的总称。有磁性气缸,缆索气缸两大类。


做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于 280°。此外,还有回转气缸、气液阻尼缸和步进气缸等。
